塑膠制品廠家如何減少缺陷

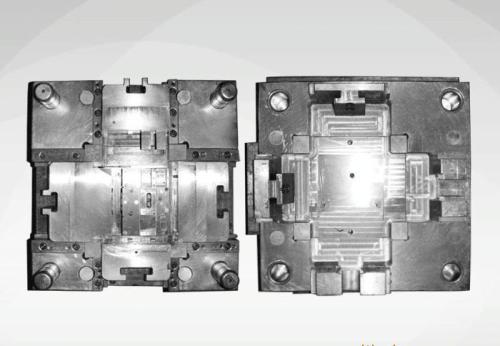

    1、將熱處理后的淬火應(yīng)力降低到最低限度，因為淬火應(yīng)力、網(wǎng)狀碳化組織在磨削力的作用下，組織產(chǎn)生相變極易使工件產(chǎn)生裂紋。塑膠制品廠家指出，對于高精度模具為了消除磨削的殘余應(yīng)力，在磨削后應(yīng)進行低溫時效處理以提高韌性。
    2、合理使用冷卻潤滑液，發(fā)揮冷卻、洗滌、潤滑的三大作用，保持冷卻潤滑清潔，從而控制磨削熱在允許范圍內(nèi)，以防止工件熱變形。塑膠制品廠家指出，改善磨削時的冷卻條件，如采用浸油砂輪或內(nèi)冷卻砂輪等措施。將切削液引入砂輪的中心，切削液可直接進入磨削區(qū)，發(fā)揮有效的冷卻作用，防止工件表面燒傷。
    3、消除磨削應(yīng)力也可將模具在260～315℃鹽浴中浸1.5min，然后在30℃油中冷卻，這樣硬度可下降1HRC，殘留應(yīng)力降低40%～65%。
    4、塑膠制品廠家指出，對于尺寸公差在0.01mm以內(nèi)的精密模具的精密磨削要注意環(huán)境溫度的影響，要求恒溫磨削。由計算可知，300mm長的鋼件，溫差3℃時，材料有10.8μm左右的變化，(10.8=1.2×3×3，每100mm變形量1.2μm/℃)，各精加工工序都需充分考慮這一因素的影響。

標題：塑膠制品廠如何減少缺陷 網(wǎng)址：http://www.zhongyucn.cn/server/show/id/1219.html

*本站所有相關(guān)知識僅供大家參考、學(xué)習(xí)之用，部分來源于互聯(lián)網(wǎng)，其版權(quán)均歸原作者及網(wǎng)站所有，如無意侵犯您的權(quán)利，請與小編聯(lián)系，我們將會在第一時間核實，如情況屬實會在3個工作日內(nèi)刪除。 7*24小時免費熱線： 13682521790 13714219339

文章關(guān)鍵詞：塑膠模具開模_塑膠模具制品_深圳塑膠模具廠家
